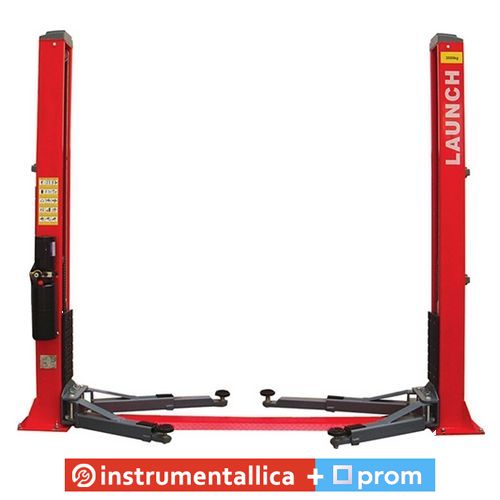

Автомобильный двухстоечный подъемник 3,5т TLT-235SB (380В) Launch

• Длительная и безотказная работоспособность подъемников LAUNCH связана с использованием качественных деталей и совершенными инженерными расчетами при их производстве. Богатый опыт работы одного из мировых лидеров по производству оборудования, для станций технического обслуживания автомобилей, сказывается на многолетнем безупречном качестве изделий.
• Cиметричный электрогидравлический двухстоечный подъемник LAUNCH TLT-235SB необходим для проведения диагностических, общеслесарных и некоторых других регламентных работ связанных с техобслуживанием автомобилей.
• Двухстоечный гидравлический подъемник с нижней синхронизацией. Предназначен для использования в помещениях с ограниченной высотой потолков.
• Подъемник оснащен специальной стопорной механической системой безопасности. Снятие со стопоров осуществляется вручную. Для этого необходимо потянуть за специальный тросик на каждой колонне.
• Подъемник оснащен электрогидравлическим приводом и двумя силовыми гидроцилиндрами. Гидростанция (гидронасос) крепится на одной из колонн подъемника, к которой подводится силовой кабель.
• Гидравлическая часть подъемника производится в Италии.
• Имеет симметричную конструкцию и мощную раму для максимальной устойчивости.
• Устройство имеет механизм для предотвращения движения при перегрузке и блокировку при превышении максимального уровня поднятия.
• Он выдерживает изменение температуры и покрашен по современной технологии напылением с облучением.

1. Вес

Вес подъемника характеризует количество металла, затраченного на его изготовление. Узлы и детали, отвечающие за безопасность, должны изготавливаться в соответствии с жесткими требованиями мировых стандартов

610,0 кг

2. Крепление колонны к полу

Исходным параметром оценки подъемников следует считать его опору. Так как вся дальнейшая нагрузка, прилагаемая к подъемнику, передается на основание.

Размер плиты основания 520х380 мм

Толщина металла основания 16 мм

5 точек крепления анкеров (оптимальное соотношение количества точек крепления к площади основания).

3. Стандартная комплектация подъемника анкерными болтами

Размеры анкера: длинна - 160 мм; d - 18 мм

4. Конструктивные особенности колонны

Ребра жесткости колонны работают в 2-х плоскостях (располагаются по диагонали к колонне подъемника).

Толщина металла ребра жесткости 10 мм

Полная проварка ребра жесткости, используется автоматическая сварка.

5. Желоб тросов синхронизации

Отвечает за сохранность гидравлических магистралей и тросов синхронизации. Располагается между колоннами подъемника.

Рифлёная поверхность кожуха увеличивает сцепление колеса с поверхностью при прохождении автомобиля через желоб тросов синхронизации.

Под кожухом находится опорный защитный желоб, защищающий тросы, шланги от попадания грязи, воды и других посторонних предметов, способных повредить целостность тросов и шлангов

6. Лапы

Передние и задние лапы имеют одинаковый вылет

Минимальный вылет – 800 мм

Максимальный вылет – 1200 мм

Дополнительная опора для обслуживания автомобилей с малой колесной базой (Smart) – 650 мм

Толщина металла под опорный пятак 28 мм

Высота подхвата автомобиля от пола: Регулируется двойным резьбовым телескопом. от 100 до 170 мм

Полностью прорезиненные опоры

Качественная армированная резина лапы, исключающая контакт металла лапы и автомобиля.

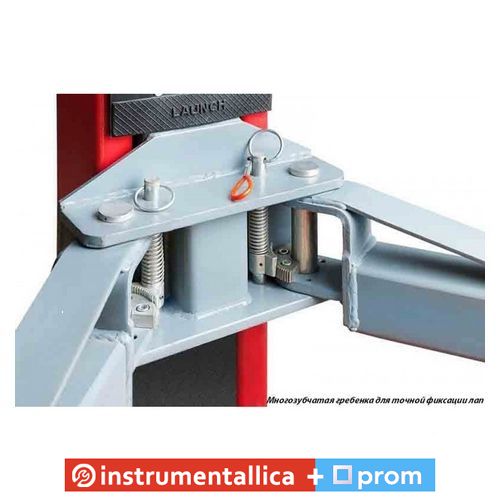

Высокотехнологичный механизм разблокировки разлета лап подъемника.

Скрытый доступ к механизму разблокировки разлета лап подъемника позволяет избежать его повреждения.

Толщина металла крепления лап к каретке 16 мм

Шпилька крепления лапы к каретке имеет цельную конструкцию

Длинна 205 мм.

d – 40 мм

d фланца – 45 мм

Наличие стопорного кольца на фиксирующей шпильке

7. Каретка

Высокотехнологичная конструкция каретки подъемника

Размеры каретки 185х115 мм, длинна - 410 мм

Резиновая защитная накладка на каретке.

Полностью защищает дверь автомобиля от повреждений при открытии.

Толщина металла каретки 6 мм

Толщина металла крепление троса к пластине 20 мм

Литая деталь крепления ролика к цилиндру

8. Колонна

Габариты 285х180 мм

Высота срабатывания первого стопа 420 мм

Габариты роликов для троса

d - 115 мм

Ширина – 20 мм

Глубина желоба – 11 мм

Исключена возможность выскакивания троса из желоба

Стальной трос 9 мм

Параметры цепи:

Ширина – 27 мм

Толщина – 18 мм

В цилиндрах подъемников LAUNCH используется высококачественные европейские манжеты.

9. Гидравлические узлы подъемников

Гидравлический насос изготовлен по итальянской лицензии.

Гидравлический шланг многослойный армированный, для повышенного давления

d – 15 мм

10. Сварные соединения

Все сварные соединения подъемника выполнены роботом в автоматическом режиме

Установка подъемника TLT 235SB Launch

Инструкция по эксплуатации и установке автомобильного подъемника Launch TLT-235SB

Анкерные болты для установки подъемника идут в комплекте!

Масло гидравлическое не идет в комплекте, покупается отдельно.
